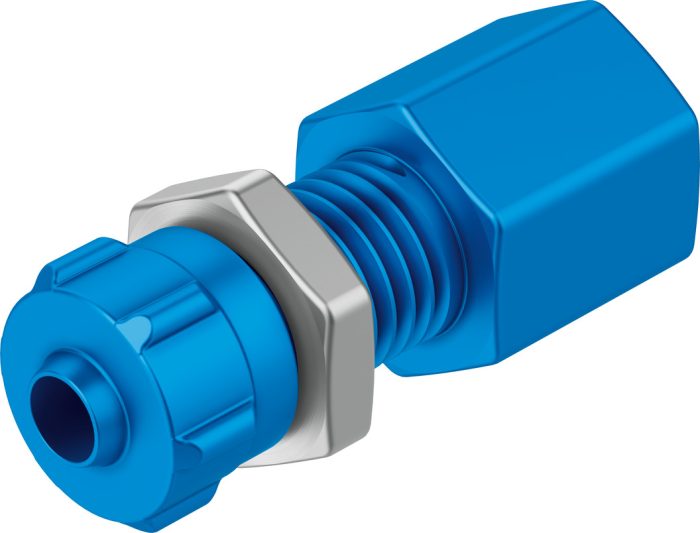

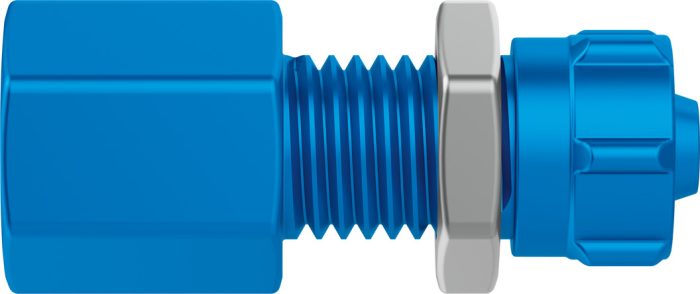

QCK-3/8-PK-9-B – Perde Geçiş Rakoru (Somunlu Bağlantı)

Açıklama

Nominal genişlik : 8 mm
Vida dişli muyluda conta türü : Sızdırmazlık halkası
Montaj konumu : herhangi bir
Tasarım : Bölme
Komple sıcaklık aralığı çalışma basıncı : -0.095 MPa … 1 MPa
Komple sıcaklık aralığı çalışma basıncı : -0.95 Bar … 10 Bar
Komple sıcaklık aralığı çalışma basıncı : -13.775 000032 … 145 000032
İşletim ortamı : ISO 8573-1:2010 [7:-:-] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : -10 °C … 60 °C
Nominal sıkma torku : 12.5 Nm
Nominal sıkma torkuna tolerans : ±% 20
Pnömatik bağlantı 1 : Dişi diş G3/8
Pnömatik bağlantı 2 : somunlu iç çapı Ø 9 mm olan geçmeli nipel için
Somun malzemesi : Dövme alüminyum alaşım, eloksallı
Malzeme hakkında not : RoHS uyumlu
Somun malzemesi : Çelik, galvanize
Konnektör malzemesi : Dövme alüminyum alaşım, eloksallı
