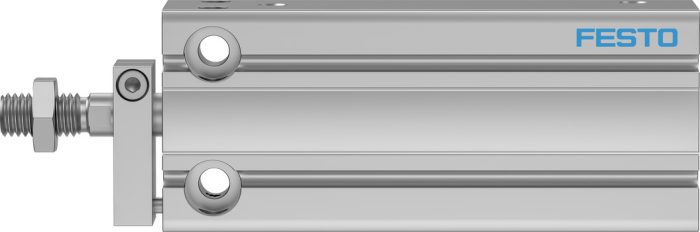

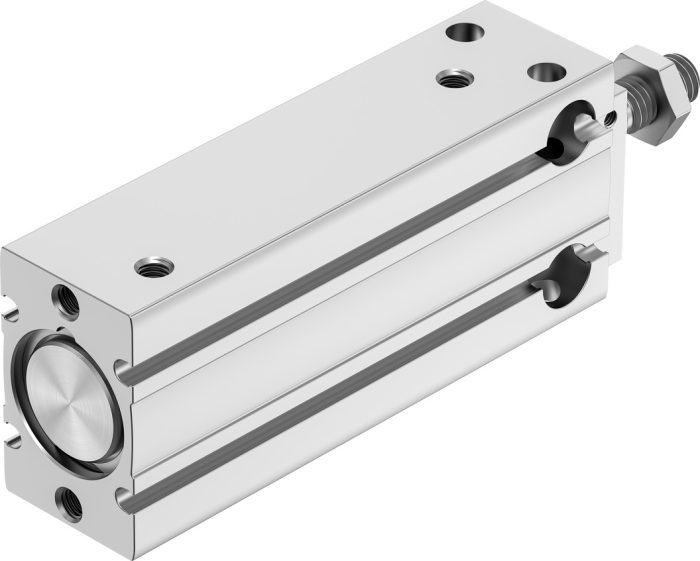

DPDM-Q-20-50-PA – Kompakt silindir

Açıklama

Strok : 50 mm
Piston çapı : 20 mm
Sönümleme : Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu : herhangi bir
Çalışma şekli : çift etkili
Tasarım : Piston Piston mili Profil borusu
Konum algılama : yaklaşım sensörü için
Sembol : 00991737
Varyantlar : tek taraflı piston mili
Dönmeye karşı koruma/kılavuz : Çatallı kılavuz çubuk
Çalışma basıncı : 0.1 MPa … 0.8 MPa
Çalışma basıncı : 1 Bar … 8 Bar
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B2-L
Temiz oda sınıfı : ISO 14644-1 uyarınca Sınıf 6
Ortam sıcaklığı : -10 °C … 80 °C
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet : 188 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 158 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 188 N
0 mm strokta hareketli kütle : 46 Gram
10 mm strok başına hareketli kütle ek yük : 4.6 Gram
0 mm strokta temel ağırlık : 140 Gram
10 mm strok başına ek ağırlık : 22.5 Gram
Montaj türü : isteğe bağlı olarak: geçiş deliği ile dişi diş ile
Pnömatik bağlantı : M5
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : Dövme alüminyum alaşım
Sızdırmazlık elemanları malzemesi : TPE-U(PU)
Gövde malzemesi : Dövme alüminyum alaşım, anodize
Piston mili malzemesi : yüksek alaşımlı paslanmaz çelik
