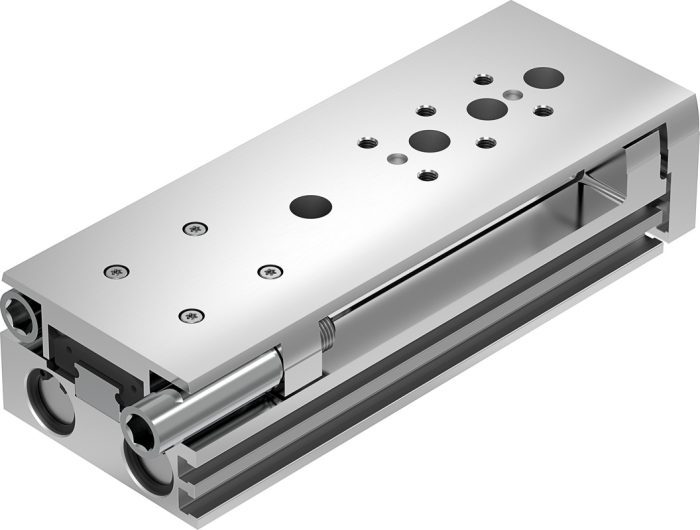

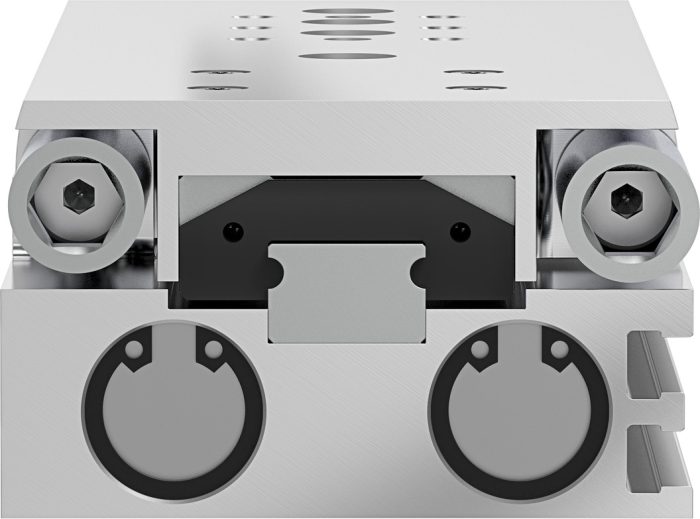

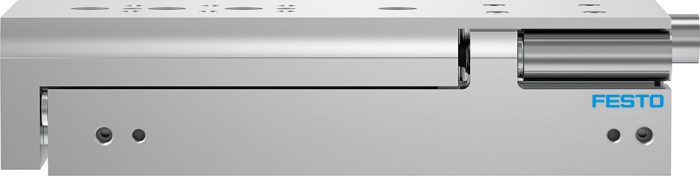

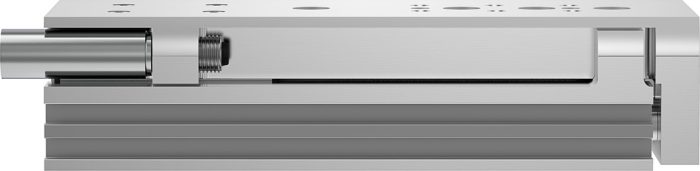

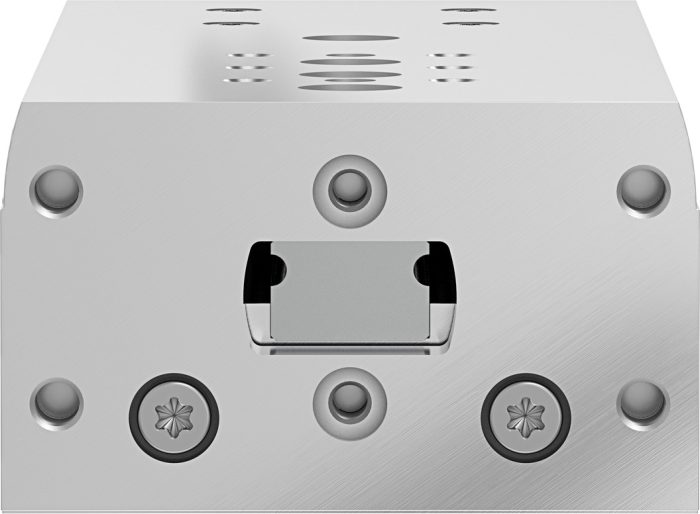

DGST-16-100-PA – Mini Kızak Ünitesi

Açıklama

Strok : 100 mm
Ayarlanabilir son konum / uzunluk ön : 22.8 mm
Arkada ayarlanabilir son konum aralığı/uzunluk : 21.5 mm
Piston çapı : 16 mm
Tahrik ünitesi işletim türü : Çatal
Sönümleme : Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu : herhangi bir
Kılavuz : Bilyalı rulman yatağı
Tasarım : Çift piston Çatal Piston mili Kızak
Konum algılama : yaklaşım sensörü için
Sembol : 00991249
Çalışma basıncı : 0.1 MPa … 0.8 MPa
Çalışma basıncı : 1 Bar … 8 Bar
Çalışma basıncı : 14.5 000032 … 116 000032
Maks. hız : 0.8 m/s
Tekrarlama hassasiyeti : <= 0,3 mm Çalışma şekli : çift etkili İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli) Korozyon direnci sınıfı KBK : 1 - korozyona düşük maruziyet LABS uygunluğu : VDMA24364-B1/B2-L Ortam sıcaklığı : -10 °C ... 60 °C Son konumlarda darbe enerjisi : 0.25 j Sönümleme uzunluğu : 1 mm Maks. kuvvet Fy : 940 N Maks. kuvvet Fz : 940 N Maks. moment Mx : 12 Nm Maks. moment My : 10 Nm Maks. moment Mz : 10 Nm 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 207 N 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme : 241 N Hareketli kütle : 556 Gram Ürün ağırlığı : 1142 Gram Montaj türü : geçiş deliği ile Pnömatik bağlantı : M5 Malzeme hakkında not : RoHS uyumlu Kapak malzemesi : Dövme alüminyum alaşım Sızdırmazlık elemanları malzemesi : HNBR Kılavuz malzemesi : POM TPE-E yüksek alaşımlı çelik Gövde malzemesi : Dövme alüminyum alaşım Piston mili malzemesi : yüksek alaşımlı paslanmaz çelik
