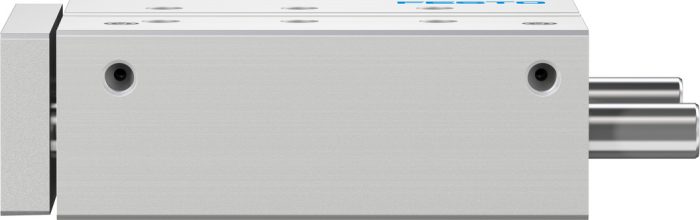

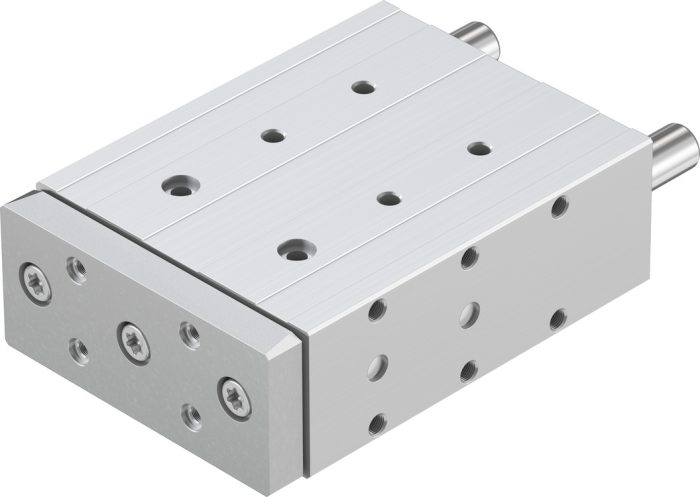

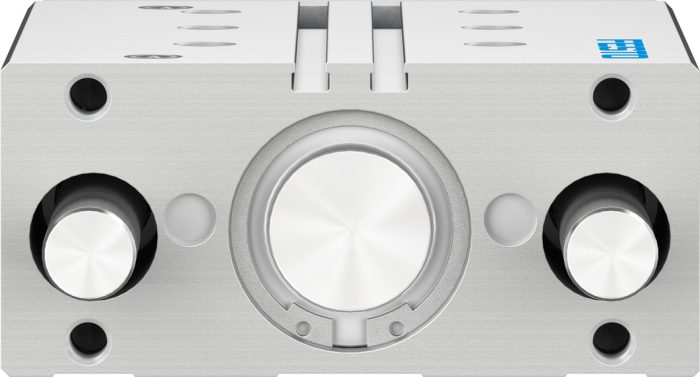

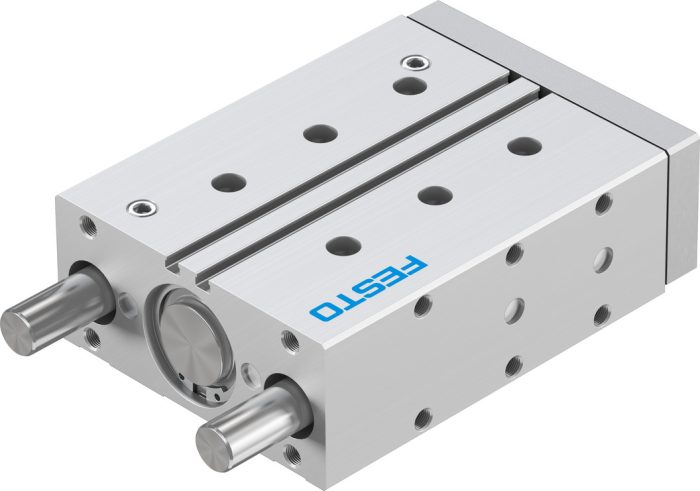

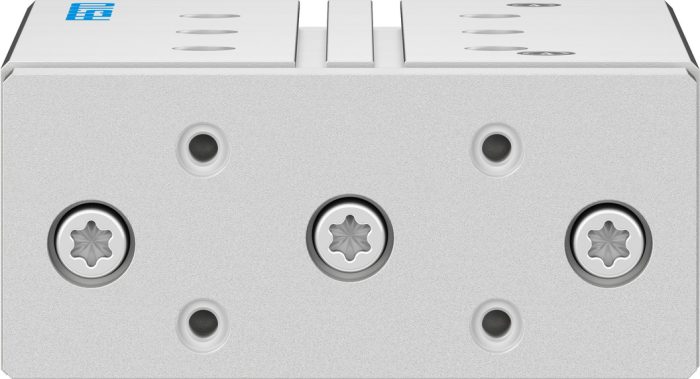

DFM-40-100-P-A-KF – Yataklamalı Silindir

Açıklama

Faydalı yükün boyunduruk plakasına mesafesi xs : 50 mm
Strok : 100 mm
Piston çapı : 40 mm
Tahrik ünitesi işletim türü : Çatal
Sönümleme : Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu : herhangi bir
Kılavuz : Bilyalı rulman yatağı
Tasarım : Kılavuz
Konum algılama : yaklaşım sensörü için
Sembol : 00991737
Çalışma basıncı : 0.15 MPa … 1 MPa
Çalışma basıncı : 1.5 Bar … 10 Bar
Maks. hız : 0.8 m/s
Çalışma şekli : çift etkili
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : -5 °C … 60 °C
Son konumlarda darbe enerjisi : 0.7 j
Maks. kuvvet Fy : 1130 N
Maks. kuvvet Fy statik : 1260 N
Maks. kuvvet Fz : 1130 N
Maks. kuvvet Fz statik : 1260 N
Maks. moment Mx : 49.74 Nm
Maks. moment Mx statik : 55.44 Nm
Maks. moment My : 28.83 Nm
Maks. moment My statik : 32.13 Nm
Maks. moment Mz : 28.83 Nm
Maks. moment Mz statik : 32.13 Nm
Maks. izin verilen moment yükü Mx, stroka bağlı olarak : 7.74 Nm
Tanımlanmış xs mesafesinde stroka bağlı olarak maks. taşıma kapasitesi : 138 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş : 686 N
0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme : 754 N
Hareketli kütle : 1433 Gram
Ürün ağırlığı : 3265 Gram
Stroka bağlı olarak hareketli kütlenin ağırlık merkezi : 62.1 mm
Alternatif bağlantılar : bkz. ürün çizimi
Pnömatik bağlantı : G1/8
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : Dövme alüminyum alaşım
Sızdırmazlık elemanları malzemesi : NBR
Gövde malzemesi : Dövme alüminyum alaşım
Piston mili malzemesi : yüksek alaşımlı paslanmaz çelik
